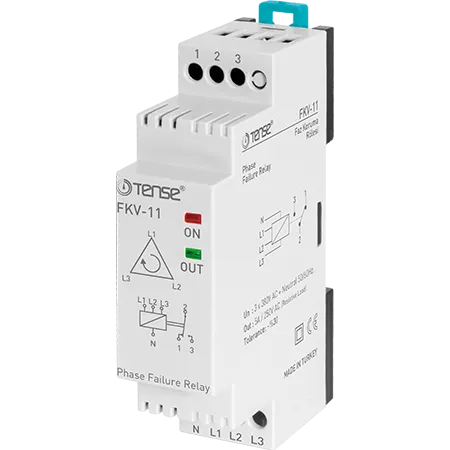

FKV-11 Faz(Motor) Koruma Rölesi
Faz koruma röleleri, hassas çalışma gerilim değerlerine sahip cihazların şebeke geriliminden ve motor ısısından kaynaklanabilecek hatalardan korumak üzere tasarlanmıştır. %30 sabit asimetri vardır.Asimetri, gerilimler arası farktır. Özellikle motor gibi üç faz çalışan yüklerde yüksek gerilimli bobin yüksek akım çeker ve düşük gerilimli bobinde düşük akım çeker. Bu nedenle dengesiz çalışır ve zamanla bobinleri yanar.
Cihaz ilk enerji verildiğinde1(NC) ile 2(COM) nolu kontak uçları kısa devre ve 2(COM) ile 3(NO) nolu kontak uçları açık devredir. Gerilim değerleri normal değerlerde ise röle ledi(OUT) yanar ve 1(NC) ile 2(COM) nolu kontak uçları açık devre ve 2(COM) ile 3(NO) nolu kontak uçları ise kısa devre olur.
Gerilim değerleri arasındaki fark %30’un üstüne çıktığında yaklaşık 1sn. sonra röle ledi söner ve 1(NC) ile 2(COM) nolu kontak uçları kısa devre ve 2(COM) ile 3(NO) nolu kontak uçları açık devre olur. Gerilim değerleri arasındaki farkı 5V azaldığında röle ledi yanar ve 1(NC) ile 2(COM) nolu kontak uçları açık devre ve 2(COM) ile 3(NO) nolu kontak uçları ise kısa devre olur.
Motor sıcaklık değeri normal değerlerde ise(<1400Ω) röle ledi yanar, 1(NC) ile 2(COM) nolu
